その１５

その１５：ＤＥＬＬ　Ｄｉｍｅｎｓｉｏｎ４３００マザー

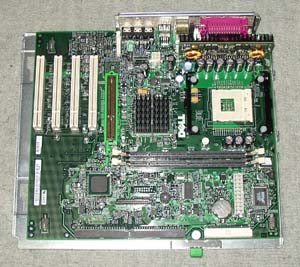

Ｄｉｍｅｎｓｉｏｎ４３００のマザーボードが格安で販売されていたので購入してみました。
Ｐｅｎｔｉｕｍ４（４７８）マザーのようです。
マザーの構成は、ＳＤＲＡＭ＊２、ＡＧＰ、ＰＣＩ＊４、ＡＵＤＩＯオンボードのｉ８４５マザーです。

電源は？

毎度、電源で悩むＤＥＬＬマザーですが、最近発売されているものの多くは標準仕様のＡＴＸ電源が接続可能です。
このマザーも従来の外部６ピンコネクタは存在せず、ノーマルの２０ピンコネクタのみです。
一応、テスターにて調査しましたが全くの標準仕様に間違いありませんでした。
あとは、Ｐ４特有の４Ｐの補助電源コネクタがあります。

リテンションに問題が・・・

今回は特に問題になるところもないので、早速テストに入ります。

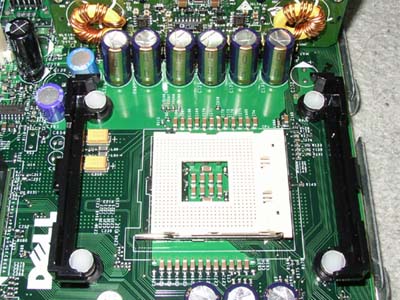

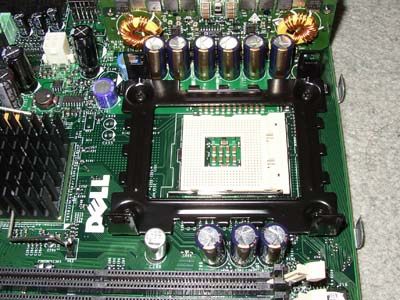

ＣＰＵを載せて、ＣＰＵファンを固定っと・・・、むむむ！、リテンションが低すぎてファンが固定できません。
こんなところに罠があるとは・・・、まあＤＥＬＬの専用マザーですから特殊仕様でも仕方ないか・・・。
秋葉原で代わりのリテンション（ソケット３７０用のファンが載せられるというもの）を購入、取り付けます。
（株式会社アイネックス社の”BM-478”という製品を使用しました）

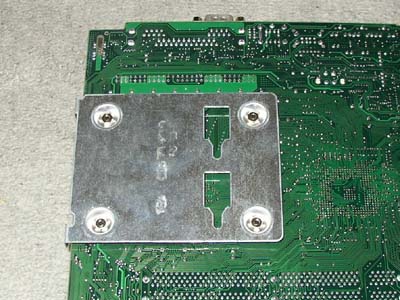

このリテンションは裏面の金具とネジ止めする方式なのですが、このマザーは下に金属の板が入っていて
それとリテンションがうまく固定されるようになっているために、標準の金具を取り付けてしまうと、
固定ができなくなるかもしれませんので、六角ナットを使って元の金具に直接取り付けることにしました。
やってみると、これがうまいこといきました（＾＾）

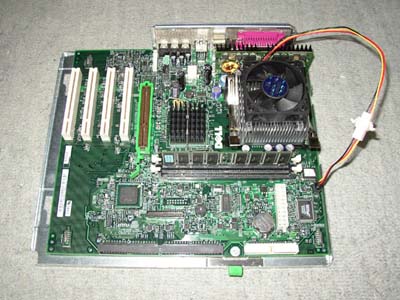

金属製のしっかりしたリテンションです。３７０用と４７８用の両方のファンが取り付けられる優れ物です。
（リテールのクーラーを使用する際には加工が必要のようです）
ファン用のコネクタはいつもながらの平コネクタですので、ＰＷＳ用のＦＡＮコネクタ変換を使用してファンに接続しておきます。
（その後の調査でＯｐｔｉＰｌｅｘ用が最適と分かりました）

スイッチの配列

リテンションの問題が解決したので、次に進みます。
ＣＰＵは４７８セレロンの２ＧＨｚ、メモリーはＭ．ＴＥＣ製チップのＰＣ１３３－ＣＬ３のモジュールを載せます。
ｉ８４５チップセットは、ＡＧＰが１．５Ｖ専用の仕様です。通常の３．３Ｖのスロットとは切り欠けの位置が違い差すことが出来ません。
あいにく１．５Ｖに対応しているビデオボードを持ち合わせていませんので、ＰＣＩのものを使います。ＭＧＡ－ＭＩＬ２です。

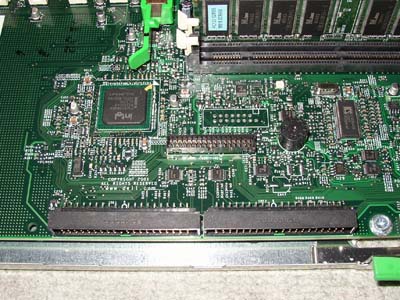

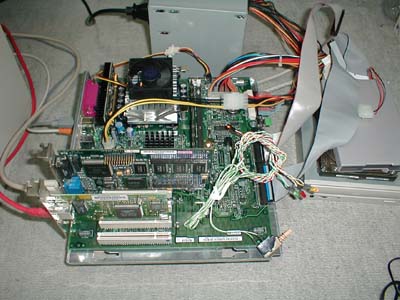

とりあえず最低限の構成で電源をオンしてみます。スイッチ類の配線は３４ピンです。２ｍｍピッチでやはり変わり者です。
以前、ＤＥＬＬ系の掲示板に掲載されていた情報を元に電源スイッチをショートさせてみたら問題なくＢＩＯＳが起動しました。
ただ起動時にシステムＦＡＮに関する警告が出たり出なかったりするのが気になります。回転速度が微妙なのでしょうか？
必要な配列を下記に記しておきます。情報を提供してくださいました方々に感謝したします。

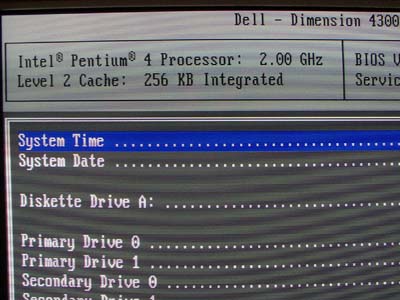

ＢＩＯＳ上では、Ｐｅｎｔｉｕｍ４　２．００ＧＨｚ　Ｃａｓｈｅ　２５６ＫＢ、と認識しているようです。

ＷＩＮ９８をインストールしてみる

ここまで問題なく起動出来ましたので、ＷＩＮ９８をインストールしてみることにします。
ＨＤＤ、ＣＤ－ＲＯＭを接続して電源ＯＮにするとＢＩＯＳの起動にかなりの時間が掛かるようになってしました。
これは、ＢＩＯＳのＤｒｉｖｅ設定で接続してないところがＡＵＴＯになっていたので、これをＯＦＦにしたら問題解決しました。

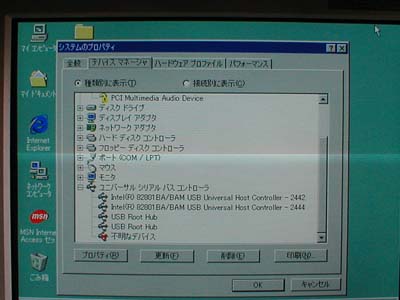

さらに、インストール後に、デバイスマネージャーを見てみると、ＵＳＢ関係のところに警告が出ています。
フロントパネルにＵＳＢが出ているようで、その関係のようです。先程の情報に基づき、１５Ｋオームの抵抗で
プルダウン接続をしてみます。再度起動するとあっさりと問題が解決しました。
さらに、起動時間も早くなりました。以前は機器のチェックで引っかかっていたような感じです。

スイッチコネクタの作成

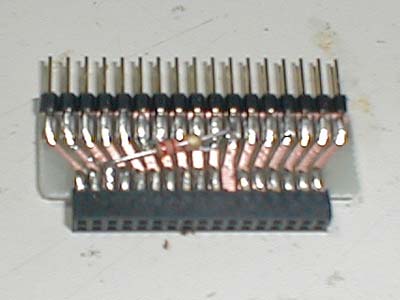

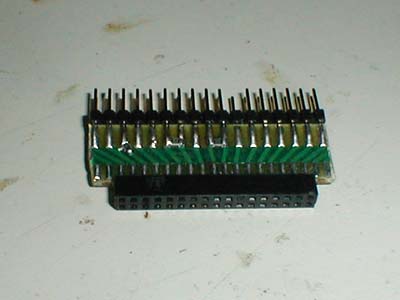

フロントパネル接続用の２ｍｍピッチのコネクタを２．５４ｍｍに変換するコネクタを作成します。

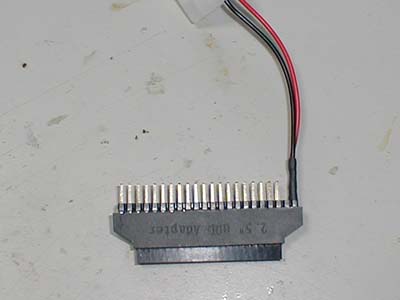

今回は２．５インチＨＤＤ用の変換コネクタを使用しました。ピン数が余分ですのでカットして使います。
ついでに基板上にＵＳＢのプルダウン抵抗とＨＤＤ－ＬＥＤの電流制限用の抵抗も接続してしまいます（チップ抵抗を使用）。

ベンチマーク

ＷＩＮ９８が正常にインストールできましたので、安定性のチェックを含めてＷＣＰＵＩＤとＳＵＰＥＲ－ＰＡＩを実行してみました。
以下に動作風景と実行結果を載せておきます。

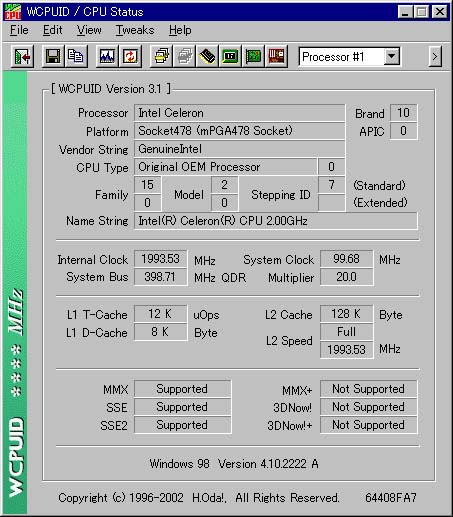

ＷＣＰＵＩＤでは、正常にセレロン２．００Ｇ、キャッシュ１２８Ｋと認識しているようです。

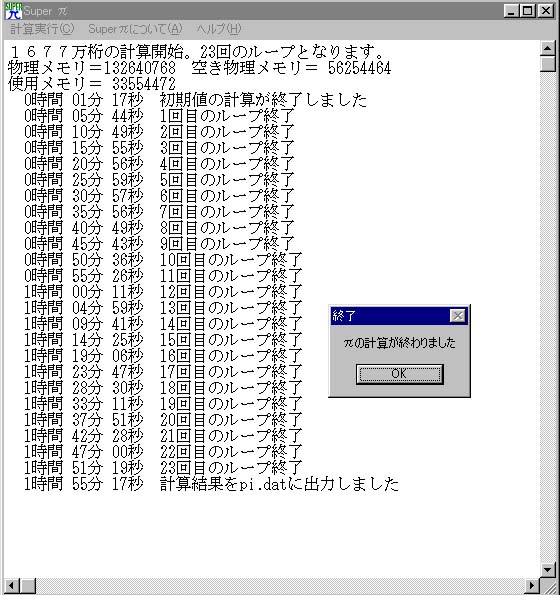

ＳＵＰＥＲ－ＰＡＩは、ＨＤＤ（ＤＪＮＡ－３７０９１０）が非力か？メモリーが非力なのか？思ったほどの数字が出ていません。

最後の課題

ほぼ問題なく安定動作しているようですが、課題としては
１）ＦＡＮ速度によると思われるアラート表示
２）リセットＳＷのピン位置が不明
の２点が残ってしまいました。今後、わかり次第にＵＰしたいと思います。

オマケ

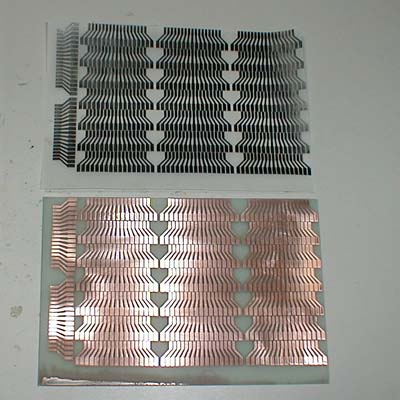

頒布用に変換基板を作成してみました。約５年振りにパターン起こし～エッチングまでやりました（汗）

＜＜参考資料＞＞

【３４Ｐコネクタ】

０５ピン　ＨＤＤ－ＬＥＤ（＋）（２００オームを直列に繋ぐ）
１１ピン　ＧＮＤ
１２ピン　ＵＳＢ（Ａ）ＩＮ（１５ＫオームでＧＮＤ（１４ピン）にプルダウン）
１３ピン　ＵＳＢ（Ａ）ＯＵＴ（１５ＫオームでＧＮＤ（１１ピン）にプルダウン）
１４ピン　ＧＮＤ
１６ピン　ＧＮＤ
１７ピン　ＵＳＢ（Ｂ）ＩＮ（１５ＫオームでＧＮＤ（１９ピン）にプルダウン）
１８ピン　ＵＳＢ（Ｂ）ＯＵＴ（１５ＫオームでＧＮＤ（１６ピン）にプルダウン）
１９ピン　ＧＮＤ
２０ピン　ＰＯＷＥＲ－ＳＷ（ＧＮＤ（１９ピン）とショートでＯＮ）
２１ピン　ピンなし
２２ピン　ＨＤＤ－ＬＥＤ（－）
２３ピン　ＰＯＷＥＲ－ＬＥＤ（＋）
２５ピン　ＰＯＷＥＲ－ＬＥＤ（－）
２８ピン　ＲＥＳＥＴ－ＳＷ　？？？

LAST UPDATE : 2003.08.08
