その２：ＤＥＬＬのマザーを動かす

湘南通商で購入した、ＤＥＬＬのマザーを動かすために、今回も調査開始です。

まずは特殊な電源コネクタから攻める

今回購入したマザーボードは２枚です。
１枚目は、ビデオ（ＡＴＩ　ＲＡＧＥ３ＤＰＲＯ）とＬＡＮ（ＩＮＴＥＬ　８２５５８）がオンボードのＳＬＯＴ１マザー、２０００円也。
２枚目は、サウンド（ＹＡＭＡＨＡ　ＹＭＦ７２４）がオンボードの同じくＳＬＯＴ１マザー、３０００円也です。

ＤＥＬＬのマザーは電源が特殊なので、まずはこれを通常のＡＴＸ電源で使用できるようにするために
変換コネクターを作成することから始めます。

結線図は下記の＜参考資料＞を見てください。

これを作成するためにＡＴＸ電源の延長ケーブルとＡＴ電源用コネクタとその端子部を購入して早速作業開始です。
まず延長ケーブルのオス側のコネクタからすべての端子を引き抜きます。
今回はＭＯＬＥＸ専用の引き抜き工具がありますので、それを使用しますが、もし専用の治具がない場合には、
０．８ｍｍのマイナスの精密ドライバーを使って引き抜くことが出来ます。まず端子とハウジングの間にドライバーを
突っ込んで左右の小さなツメを内側に曲げます。端子部はまた戻さなければなりませんので無理に曲げてはいけません。
ドライバーをクリクリ回しながら丁寧に作業するようにしてください。うまく両側のツメが内側に曲がっていれば、ケーブルを
引っ張ると簡単に抜けます。これがなかなか難しいので、何度かやってコツをつかんでください。。
すべての端子が抜けたら、湘南通商でもらった電源コネクタの表を見ながら、再度それに合わせて戻していきます。
（湘南の表の２０ピンはＧＮＤになっていますが実際は＋５Ｖが正しいのでご注意ください。）
このとき端子部のツメが内側に曲がってしまっていますので、ちょっと外側に修正してやります。

この作業が面倒なら延長ケーブルを途中で切って、繋ぎ直してもＯＫです。
今回は見栄えが悪いので面倒でもこの作業を行いました。

次は３．３Ｖラインの小さなコネクタの作成です。
こちらはＡＴコネクタ仕様ですので、その端子に圧着工具を使ってとめていきます。
これも圧着工具がなければ、ハンダゴテを使ってハンダ付けしてしまえばＯＫです。
ＧＮＤは規格上は３本ですが、今回は２本のみとしました。基板上は３本ともショートしていますので問題なしです。
終わったら端子をコネクタにセットして終わりです。

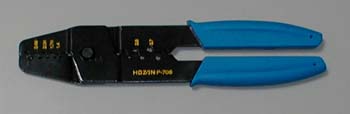

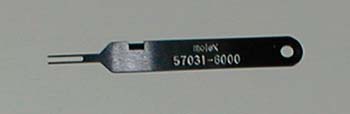

オープンバレル端子用の圧着工具	モレックスの引き抜き工具

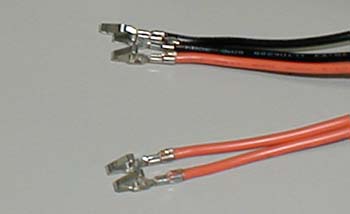

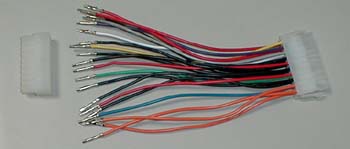

圧着後の端子	ピンを引き抜いた後の様子

コネクタの接続

コネクタがメーカー品と異なるため、接続にちょっとしたコツがいります。
１）６Ｐ側のコネクタを４５度傾けた状態で爪を引っかけるようにします。
２）そのまま爪が引っかっかた状態でコネクタを立てて挿入します。
３）２０Ｐ側は向きに気を付けて普通に装着すれば完了です。

火入れ式

まず被害を最小限に抑えるためＣＰＵのみ差して電源を入れます。
ピーピー音がしますのでとりあえず何か動いている様子です。
ＤＩＭＭ搭載し、ジャンパーをコンフィグ側にセットして再度電源ＯＮ、画面にＤＥＬＬのロゴがでかでかと出ます。
その後、ＢＩＯＳでＣＰＵの倍率（速度）を入力する画面になりました。とりあえず、差している２６６を選択して、他の画面へ
ＢＯＯＴに関するものがありましたので、そのなかでＢＯＯＴ時の画面の設定を［Ｅｎａｂｌｅ］にして、ＳＡＶＥ＆ＥＸＩＴします。
すると、電源を切ってジャンパーを通常の位置に戻せと言っているのでそのとおりにする。
再度電源ＯＮ、無事に立ち上るようです。モデル名も表示しています。”Ｖ２６６”だそうです。
ＢＩＯＳ設定でさっきのデカＤＥＬＬロゴは出なくなりましたが、そのかわり通常のＢＩＯＳの立ち上げ画面が見れます。
その調子でもう一枚のマザーも起動してみると、こちらは、”ＸＰＳ　Ｔ２６６”だそうです。

パネル用のコネクタも特殊？

これも通常のパネル用のコネクタとちょっと違うようです。
ＰＳ－ＯＮはシルク印刷があるのですぐに分かりますが他は記載がありません。でも近くに本来コネクタが付くであろうところに
シルク印刷がありますので、テスターで調べたらほとんど同じであることが分かりました。
詳しい内容は下記の＜参考資料＞に記載します。

Ｃａｐｐｅｒｍｉｎｅの対応は？

その１でも紹介した方法で調査してみました。
まず、Ｖシリーズは、正常に１．７０Ｖを出力を確認。しかし、Ｃｅｌｅｒｏｎ７３３＋ＡＢＩＴのｓｌｏｔＫＥＴ!!!を乗っけてみると
うんともすんとも言わないのである。
色々とやってみたけど分からないで、もうだめかと思いながら、ＡＯＰＥＮのＰＰＧＡ用ドーターカードで挑戦すると
な、な、なんと正常に動作するではありませんか。こんなところでドーターカードの相性に悩まされるとは．．．。
でもＢＩＯＳ表示はＰｅｎｔｉｕｍＰｒｏ７００ＭＨｚとなっている。←まっ、いいか。
つぎは、Ｔシリーズ、こちらも正常に１．７０Ｖを出力してます。ＡＢＩＴのドーターカードでは上と同じくだめでした。
ＡＯＰＥＮのもので正常に動作します。こちらはＰｅｎｔｉｕｍＰｒｏ７３３ＭＨｚの表示がでます。
モデル名の後ろの数字は動作クロックのようです、今回の起動で”Ｔ７３３ｒ”となりました。でも”ｒ”ってなに？
どちらもＷＩＮ９８が正常に起動し動作することを確認しました。
