その５：ＤＥＬＬ　ＰＷＳ６１０　Ｍ／Ｂを攻略する

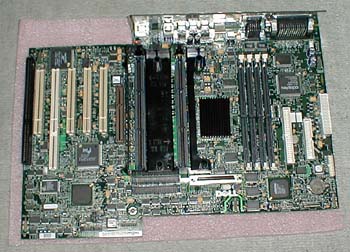

今回は、湘南通商で手に入れた、このマザーを攻略します。
形式は、PrecisionWorkStation610です。（略して”ＰＷＳ６１０”とします）

まずは特殊電源を攻略する

今回もＤＥＬＬ特有の特殊電源コネクタです。今回は、前回（その２）とは違って２４ピンのものです。
まずは前回と同様にＡＴＸ電源延長ケーブルを使って変換ケーブルを作成することにします。
２４ピン側はＭＯＬＥＸ社製の５５５７－２４Ｒという形式のコネクタを使います。このコネクタは秋葉原でしたら
鈴喜デンキ（ラジオデパート２Ｆ）にて購入可能です。当ＨＰでも有償配布しておりますのでご利用ください。
なお、延長ケーブルからのピンの抜き方などは前の記事をご参照ください。
まず、ＤＥＬＬのサイトからドキュメントをダウンロードしてきます。サービスマニュアルはＰＤＦ形式で４ＭＢくらいです。
これに電源コネクタに関する仕様が載っていますので、それを元に変換コネクタのピンを作成していきます。
但し、このドキュメントに載っているものは間違いがありますので正しいものを＜参考資料＞に記します。

火入れ式

今回も被害を最小限に抑えるためにＣＰＵとビデオカードのみを搭載して電源ＯＮしてみます。
今回はＣＰＵターミネータがないので、贅沢にもＰ２－Ｘｅｏｎ４５０／５１２Ｋを２本搭載して電源を入れてみます。
ＰＳ－ＯＮ信号は電源コネクタからテスタで調べればすぐに分かりました。（４・６ピンです。）
電源ＯＮするとモニタがＯＮになるのでとりあえず何か動いているようです。今度はメモリも積んで電源ＯＮしてみます。

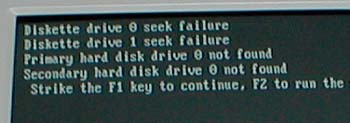

正常に立ち上げ画面が出てきます。「やったー」と思っていたら、なにやら警告メッセージが．．．。

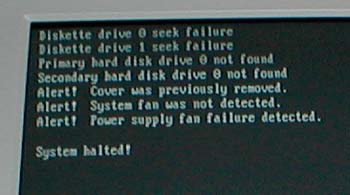

なになに、カバーが開いている、システムＦＡＮが無い、電源ＦＡＮが見つからない。しかもその後、ＳｙｓｔｅｍＨａｌｔ！。
こりゃダメだ。

警告を消す

まずはシステムＦＡＮが無いよ～の警告から、始めます。
これはＣＰＵ－ＦＡＮから信号を取ればＯＫだと思いますので、変換ケーブルを作成することにします。
結線はテスタで電源コネクタとの間の導通を調べればすぐにわかります。＜参考資料＞
変換コネクタにＣＰＵ－ＦＡＮを付けて電源ＯＮ、案の定システムＦＡＮに関する警告はなくなりました。
ですが、まだＳｙｓｔｅｍＨａｌｔ！になってＢＩＯＳ設定まで進みません。
今度は、電源ＦＡＮに関する警告を攻めてみます。
これは、ＤＥＬＬ特有のＴＦＳＣ信号が入力されていないのが原因なのはすでに明らかなので、
ＤＥＬＬの電源を改造してみるしかなさそうです。早速、ＤＥＬＬの電源を購入。（秋葉原の末広エイテックで購入可能）
例によって２０ピンコネクタからピンを抜き取って、６ピンコネクタのケーブルもピンを付け替えます。先程の配線通りに差せばＯＫです。
そして電源ＯＮ、今度は電源ＦＡＮに関する警告もなくなり無事にＢＩＯＳの設定画面まで進めることができました。
このＭ／ＢはＴＦＳＣ信号が入力されないと起動出来ないようになっているようです。かなり曲者です。だましの手口を考えねば・・・。
ところが、今度はハードディスクの温度センサーが無いよ～などという警告が増えてしまいました。
これ以上はどうすることもできず、やむなくＤＥＬＬ専用掲示板のご厄介になることに．．．。協力してくれた皆様ありがとうございました。
ここで教えていただいたフロントパネルへの配線は＜参考資料＞に記載しておきます。（実際には一部違っていたのですが）
さて続きですが、次は、温度センサーをだまします。これは温度によって抵抗値が変化するものなので固定抵抗でごまかします。
ただ、３Ｐの温度センサーらしいので大丈夫かなとも思いましたが、無事にだまされてくれたようです。抵抗値はカット＆トライの結果、
３３ＫΩ程度が良いようです。（９・１１ピン）
最後にケースオープンの警告です。さすがワークステーションのＭ／Ｂです、ケースを開けただけで次回の立ち上げ時に警告が出ます。
ＢＩＯＳのセキュリティ内の最後の項目にある、ケースオープンに関する項目を「ＲＥＳＥＴ」に設定すれば次回から警告はなくなります。
ケースオープンのＳＷは２・１３ピンです。これはショートさせておきます。
これでなんの警告も無く立ち上るようになりました。

ＴＦＳＣ信号の攻略

オシロスコープで調べたところ、この信号はパルス信号のようですので、これに近い信号を注入してやればＯＫだと思い早速テスト回路を作成。
見事に動いてくれました。これならＦＡＮのパルスでもＯＫかも！と思いきやこれはＮＧ。あとで聞いた話によるとＦＡＮのパルスＯＵＴ信号は
オープンコレクタ出力なのだそうです。それならということで、プルアップして再度チャレンジ、こんどはちゃんと認識してくれました。
ということで、この信号は、ある程度の周波数のパルス信号で代用可能ということみたいです。
現在、パルス発生回路を付けたもので動作させています。

上の回路が試作品、下が回路部を小型化させたもの

ケースをどうするか

このＭ／Ｂは背面パネルの形状が特殊なので通常のＡＴＸケースには入りません。ネジ穴も１箇所しかないですしね。
色々と遊んでみて、気に入れば、先程の末広エイテックにてＰｒｅｃｉｓｏｎ４１０のベアボーンを購入するしかない思っております。

その後、ラッキーなことに秋葉原のジャンク屋にて、Ｐｒｅｃｉｓｉｏｎ用のディスクトップ型のケースを購入できました。
現在は、ちゃんとケースに納めて稼働しております。

＜参考資料＞
