その９：ＤＥＬＬ　Ｐｒｅｃｉｓｏｎ４２０　Ｍ／Ｂ

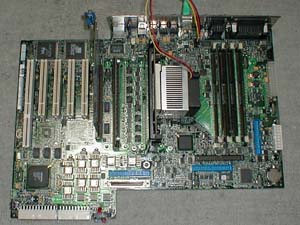

今回はＰＷＳ４２０のジャンクマザーを購入したので、遊んでみました。
ＳＬＯＴ１のＤＵＡＬマザーでチップセットはｉ８４０、ＬＡＮ（３Ｃ９０５Ｃ－ＴＸ）に、ＳＣＳＩ（ＡＩＣ－７８９９（Ｕ１６０））が
オンボードで搭載されています。ジャンクとは言え、なかなかのマザーのようです。

今回も特殊電源は同じか？

毎度の事ながら、このマザーも２４ピンのＤＥＬＬ特有の特殊電源コネクタです。さらに横に１６ピンのコネクタもあります。
ＰＷＳ６１０、ＰＷＳ４１０と同一のようですので、まずはこれを流用して２４ピンのみで起動させて見ることにします。

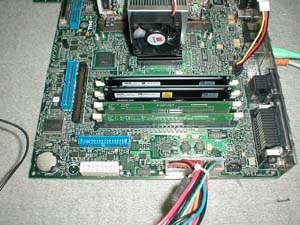

まずは手持ちのＳＬＯＴ１のＣＰＵの中からＰ２－４５０、ＲＩＭＭは１２８ＭＢ（ＰＣ７００／Ｎｏｎ－ＥＣＣ）＊２を載せます。
（システム仕様上はＰＣ－８００／ＥＣＣのものを要求しているようですが、いつものアバウトさで・・・）
また、Ｃ－ＲＩＭＭ（ダミーメモリー）が無くて秋葉原を探し回ってしまいました（汗）。
起動は無事に成功したものの、お決まりのパターンにようにＡｌｅｒｔ！の表示が出力されます。
"Alert! Power supply fan failure."
"Alert! Previous hard drive temperature failure."
電源ＦＡＮに関するものと、ＨＤＤ温度センサーに関する警告のようです。
電源ＦＡＮの警告は、ＴＦＳＣ信号の取り扱いが変更になったようで、ＦＡＮの回転パルスをプルアップした信号を注入したら
警告が無くなりました。よって前回の疑似ＴＦＳＣ信号回路のパルス幅を短く変更して対応しました。
温度センサーに関しては、センサーが変更になったようで、温度：抵抗値の値が変わったようです。カットアンドトライの結果、
１Ｋオーム程度の抵抗値で良好な結果を得られました。これもスイッチ基盤の抵抗を変更して対応します。
２４ピンのメイン電源のとなりの１６ピンは未接続でも、なんら問題はないようです。補助電源なのかもしれませんので、
もし容量が不足した場合などには接続してみると効果があるかもしれません。

下駄の相性

Ｐ２－４５０での起動実験が終わりましたので、カッパーマインＣＰＵでも動作テストをしてみます。
カッパーマイン・コアのＳＬＯＴ１のＣＰＵが手持ちにありませんので、下駄を使用してＦＣ－ＰＧＡのものを使用します。
まず始めに行ったのが、Ｐ３－８５０（ＦＳＢ１００）＋ＡＳＵＳ－Ｓ３７０ＤＬの組み合わせです。
Ｄｉｍｅｎｓｉｏｎ系のマザーで動作実績にある下駄なので、同じＤＥＬＬだからを思い試して見ましたがステータスＬＥＤが
無反応なのでＣＰＵが動作していないようです。下駄の相性の可能性が大きいです。
「ＡＢＩＴ－ＳｌｏｔＫＥＴ！！！」「ＳＯＬＴＥＫ－ＳＬ０２Ａ　Ｃ－ｔｕｎｅ」と試しましたが、どれもＮＧでした。

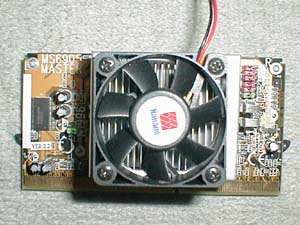

結果、手持ちの下駄で動作したのは「ＭＳＩ－ＭＳ６９０５ＭＡＳＴＥＲ」のただ１つだけでした。下駄の相性のきついマザー
のようです。メーカー製のワークステーションに下駄を使用する発想自体にも問題はありますが・・・（笑）

対応ＣＰＵとＢＩＯＳの関係

私がこのマザーで遊び始めた頃､某掲示板でＰＷＳ４２０の話題が出て色々なお話をさせていただきました。
その中で、Ｐ３－９３３以上のＣＰＵで起動するマザーと、しないマザーが存在するという話題になり、マザーのＲＥＶを疑う話になりました。
丁度、友人からＰ３－９３３（ＦＣ－ＰＧＡ）を借用出来る機会がありましたので、私も実験に参加させていただきました。
結果は、「ＢＩＯＳのレビジョンによって対応ＣＰＵが制限される」というものでした。Ａ０３以降のＢＩＯＳではこの機能が盛り込まれているという
結論になりました。あの話題にときの皆さんありがとうございました。
今回、この記事を書くにあたり（あれからだいぶ経ってますが）同じ実験を試みてみました。

ＭＳＩの下駄にＰ３－１０００（ＦＳＢ１３３）を載せて、起動してみます。マザーボードのＢＩＯＳは最新のＡ１３です。
するとどうでしょう、新しいＡｌｅｒｔ！表示がでるではありませんか。

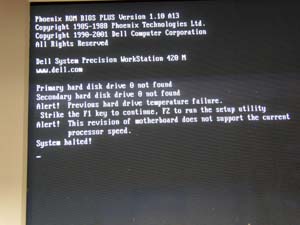

"Alert! This revision of matherboard does not support the current processor speed."
しかも、次の行は"System Halted!"です。ＴＦＳＣ信号以来のご対面です、このメッセージ（笑）
直訳すると、このマザーボードではこの速度のプロセッサー（ＣＰＵ）には対応していません。
このメッセージがＤＥＬＬ的ガードです。
で、先の結論の通りに（といっても私が唱えたものですが）、ＢＩＯＳをＡ０３にダウンさせると、問題なく起動することができました。
ＢＩＯＳは最新のものが必ずしも良いとは限りません。システム上に問題の無い時は、むやみやたらにＵＰしないほうが良いようです。
特に堅物のワークステーション系やサーバー系においては、特にその傾向が強いようです。
システムの構成を変更して不具合が発生した場合を除いては、変更する理由もありませんから。

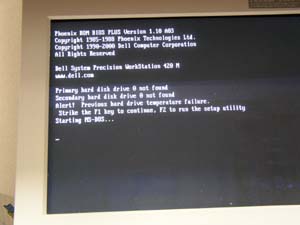

Ａ１３ではＢＩＯＳで弾かれる	Ａ０３では問題ない
