その１１：ＤＥＬＬ　ＰｏｗｅｒＥｄｇｅ１５５０　Ｍ／Ｂ

見慣れないＭ／Ｂを発見したので、懲りずに購入してみました。

レイアウトはＳＯＣＫＥＴ３７０＊２、ＤＩＭＭ＊４、ＬＡＮ（ｉ８２５５９）＊２、ＳＣＳＩ（ＡＩＣ－７８９９）
ＶＧＡ（ＡＴＩ－ＲＡＧＥ　ＸＬ）、ＰＣＩ（６４ｂｉｔ）＊２といったところです。
構成から見て１ＵのＰＥ１５５０のようです。見るからにお得な１枚です。

今回も特殊電源を攻略する

毎度の事ながら、このマザーも２４ピンのＤＥＬＬ特有の特殊電源コネクタです。
今回は、ＤＥＬＬのドキュメントには電源に関する記述がありませんでした。
前回作成したものが流用できるかを確認するべく、テスターにて同電圧のピンを当たってみましたが
残念ながら配列が違っているようです。＜が～ん＞
で、色々調べていくうちに、一部がＡＴＸの仕様と同じことに気が付きました。
１ピンを合わせた形で、左２０ピン分がＡＴＸと同じかも？というものです。
しかし、このままではコネクタを刺せませんので、抜け止めのフック？をニッパーで切断します。
ＡＴＸ電源に手を加えたくありませんので、ＡＴＸ電源の延長ケーブルを使いました。
さあ、ダメ元で火を入れてみることにします。

ＳｅｒｖｅｒＷｏｒｋｓの罠

火を入れるに当たり、ドキュメントの仕様を確認すると、Ｐ３－８６６とＰＣ－１３３対応のＲｅｇ．ＥＣＣメモリが必要の
ようです。さらに調べるとチップセットが「ＳｅｒｖｅｒＷｏｒｋｓＨＥ－ＳＬ」であることが判明しました。
このチップセットはＲｅｇ．ＥＣＣ対応のメモリが必須でしかも２枚１組みで使用しなければなりません。
サーバー仕様とはいえ、贅沢な仕様です。（散財を覚悟しなければ・・・）
しょうがなく秋葉原にて１２８Ｍを２枚購入し、家のＰ３－８６６と組み合わせることにします。
デュアルＣＰＵなので、片方にはＳＯＣＫＥＴ３７０用ＣＰＵターミナータを差します。
（これは、以前ジャンク屋で見つけ購入しておいた物です。あのとき購入しておいて良かった！）

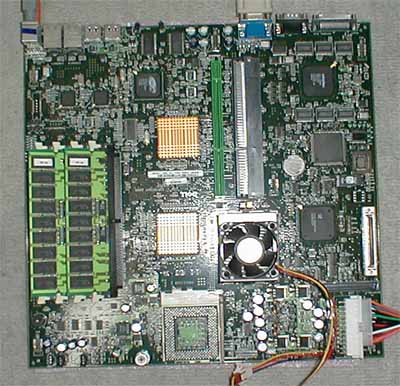

準備が整ったところで、さっそく電源をＯＮにしてみます。

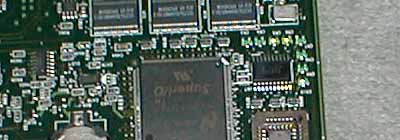

独特のＬＥＤ表示で動作しているのが分かります。取り敢えずは動作したようです。
（写真右側の逆Ｌ字形に配列された８個のＬＥＤ）

※ＰＥ１５５０の必要条件：
レジスタードＥＣＣ対応のＳＤ－ＲＡＭ（ＰＣ－１３３）が２枚１組み
ＦＳＢ１３３のＰｅｎｔｉｕｍ３（ＦＣ－ＰＧＡ）８６６Ｍ以上？

Ａｌｅｒｔ！の嵐

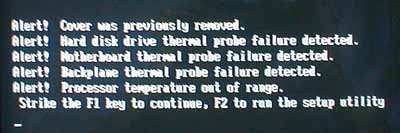

取り敢えず、動作したように見えたもののＡｌｅｒｔ！の嵐が・・・。
・カバーが開けられた
・ハードディスクの温度センサーが無い
・マザーボードの温度センサーが無い
・バックプレーンの温度センサーが無い
・プロセッサの温度が規定外
センサー関係の警告が多いです。

８０Ｐｉｎの罠

警告の内容は分かったものの、センサー端子の取付ピンが分かりませんので手の打ちようがありません。（泣）
どうやら基盤上の８０Ｐｉｎコネクタに配線が集中しているようです。
先程仕様を確認したときに、ＦＤＤ、ＣＤ－ＲＯＭ（ＡＴＡ接続）もありましたので、このコネクタ上に信号が出ているようです。
ＣＤ－ＲＯＭはＳＣＳＩのものを使用すれば問題ないのですが、ＦＤＤだけは欲しいところです。
仕方なく、Ｉ／Ｏをコントロールしているだろう、その名も「ＳＵＰＥＲ　Ｉ／Ｏ」なるチップを調べて見ました。
ラッキーなことにＷＥＢ上に仕様が公開されていましたので、速攻で８０Ｐｉｎコネクタと照合してみます。
テスターで導通を調べるのですが、ピン間隔が狭い為調べるのに一苦労しましたが、ＦＤＤに関しては調べがつきました。
あと、ＡＴＡも出ているはずなのですが、これは後回しにします。

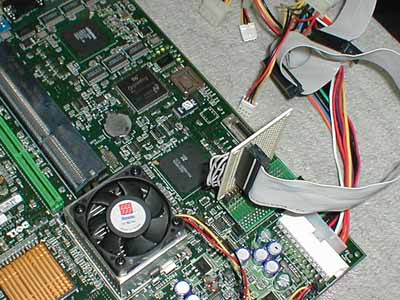

早速、実験基盤を作成し動作を確認、正常に動作しました。

宿題多し！

あとは、センサーとＡＴＡの接続に関する配線の調査が残っておりますが、これはかなり難しそうです。
（ＳｏｕｔｈＢｒｉｄｇｅチップ［ＩＢ６５６６］の仕様が公開されていません（泣））
実機があればいいのですが、中古で購入するのもバカバカしいですからね～。
そして最後の難関はケースでしょうね。
いつもながらですが、ＤＥＬＬのマザーはバラバラ状態で動作させるのが似合っているようです（汗）

宿題が多く残っておりますが、今回の調査は以上で終了させていただきます。
また資料等が手に入りましたら、追って調査報告したいと思っております。

＜＜参考資料＞＞

【８０Ｐコネクタ】

※　／＝負論理記号

【電源コネクタ】
