その２１：ＦＳＰ２００－６０ＳＡＶを修理する

ＡＯＰＥＮのベアボーンやmATXケースに付属する専用電源ですが、こいつが２年もすると途端に具合が悪くなる。
シャットダウンで電源が落ちない、シャットダウンしたのに再起動する、電源が入らない、ＬＡＮが繋がらない・・・などの症状がでる。
現在のロットは以前のものより長持ちするようだが、それでも３年もすれば不具合を起こすだろう。
ソケット３７０世代のFSP145-60SA（１４５Ｗ）でも同様の不具合が起こることを確認している。
電源を開けてみれば一目瞭然なのだが、目視で異常がない場合もこの修理で復活している。

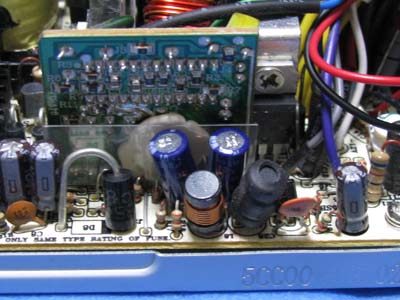

不具合の原因は、スタンバイ系５Ｖのコンデンサ異常。写真でも液漏れしているのが確認できる。ウィークポイントのようだ。

修理作業

電源を分解して、コンデンサを交換すれば良いのだが、同じ規格で同じサイズのものがあまり存在しない（汗）。

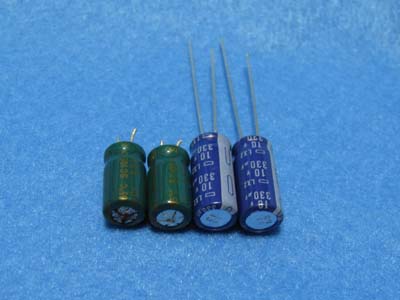

今回は、日本ケミコンのＬＸＺ　330uF/10V　（6.3x15mm）を選択した。直径6.3mmなら長さは長くても問題ない。
105℃対応の低ESR品を選ぶのがよいだろう。
入手性から標準品の、KMG　330uF/10Vで修理したものもある。３年経っても問題が起こらないのでこちらでも大丈夫なのかもしれない。
４年目序盤で昇天。再修理となりました　orz
逆に３年持てばよければ良い選択なのかも（＾＾；
分解時にインシュロックタイが邪魔をするのでカットする。また、ケースを開けるときに、ラベルの下に隠れているネジがあるので注意。
今回は、出力側の大きなコンデンサの異常は見られなかったので、交換は見送ったが、こいつらも液漏れしている場合がある。

電源投入

電源スイッチＯＮで普通に立ち上がって、シャットダウンで電源が切れれば成功。
出力系のコンデンサを交換した場合は、少しの間は、負荷を掛けずに慣らし運転させるとよいだろう。

１００Ｖがかかる部分があるので、感電しないように、十分注意して作業すること。

お約束ながら・・・
修理といえど改造行為にあたりますので、メーカー保証は受けられなくなります。
また、感電事故や機器の破損、火災などが起きてもすべて自己責任です。
筆者はいかなる損害も一切責任を負いません。

参考資料

国産品にないサイズを使用しているので、一部コンデンサは置き換えが必要。
高リプル電流対応品、長寿命品に交換すると良い。
元のものより、ある程度ＥＳＲの低いものを使用すれば、多少の容量の減少は問題ない。
ニチコンＨＶ、日本ケミコンＫＺＨ、サン電子ＷＡなどがおすすめ。
